Precíziós mechanikus szerkezeti alkatrész fém betétekkel

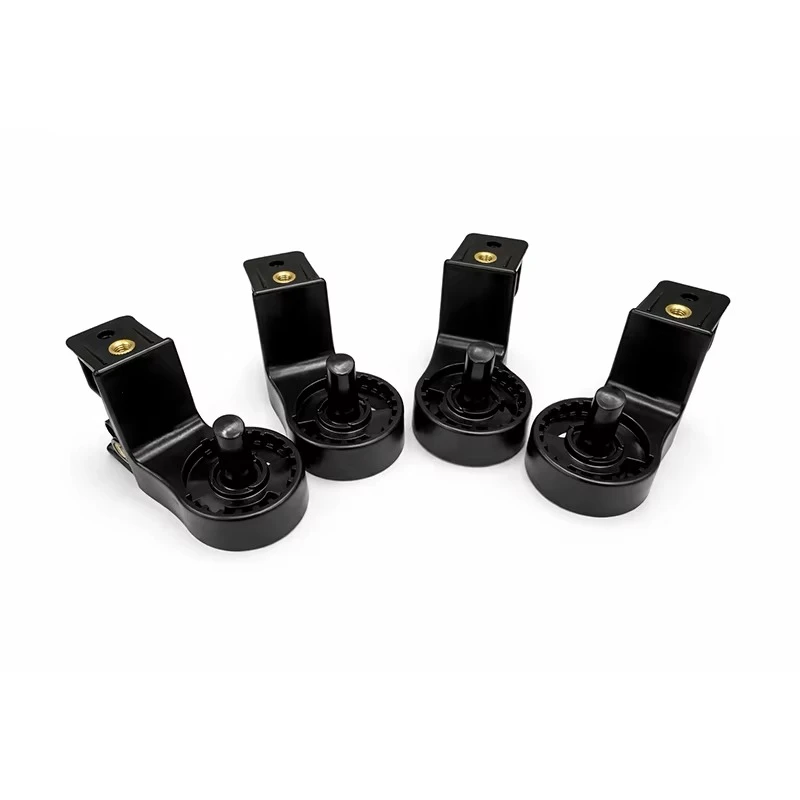

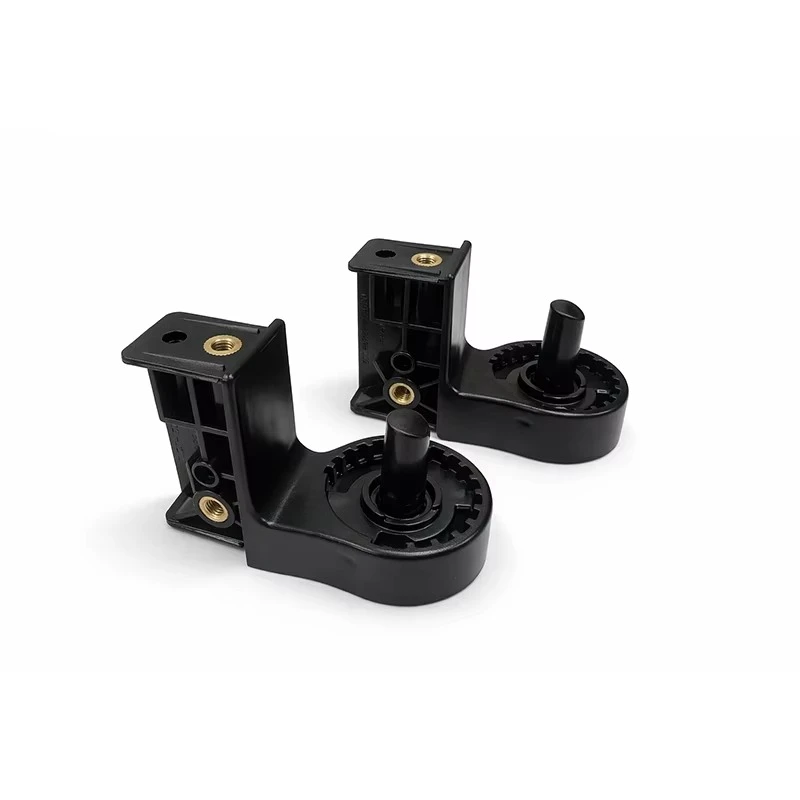

Ez a rendkívül integrált precíziós mechanikai szerkezeti elem egyesítifröccsöntés és fémbetéttechnológiákat. A bal oldalon egy négyzet alakú, rögzített rögzítőalap található külső rácserősítő bordákkal, amelyek felületén és belsejében precízen előre beágyazott, recézett sárgaréz menetes betétekkel-vannak hozzá a nagy -szilárdságú csavarrögzítések. A jobb oldal forgó/beállító csuklóként van kialakítva, belső fogaskerékgyűrűvel, központi forgótengellyel és határolóoszlopokkal. Az általános szerkezet kompakt és több{5}}funkciós, és támogatja az egyedi fröccsöntést műszaki műanyagok felhasználásával, mint plABS vagy nagy{0}}szilárdságú ipari nylon, amely kivételes tartósságot biztosít mechanikus nyomatéknak és ismételt beállításnak kitéve.

• Csúcsminőségű{0}}irodai bútorok és ergonómiai felszerelések:Alkalmas forgathatóan rögzíthető csuklókhoz és{0}}állítható magasságú rögzítőelemekhez ergonomikus számítógépes székekben, intelligens állóasztalokban és több-funkciós konzolokban.
• Ipari automatizálás és mechanikus berendezések:Széles körben alkalmazzák az automatizált gyártósorokon és a több-szögben történő pozicionálást, mechanikus reteszelést és gyakori feszültségterhelést igénylő beállító karokhoz és csatlakozócsuklók tesztelemeihez.
• Több-funkciós mechanikus támasztó karok és kijelző berendezések:Mechanikus határoló- és forgórögzítő alkatrészekként használható különféle állítható karokon, projektortartókon vagy ipari munkaasztal-rögzítéseken.

Ennek a fémbetétekkel és fogaskerekes szerkezetekkel rendelkező összetett alkatrésznek a gyártása sajátos műszaki kihívásokat és megfelelő ellenintézkedéseket jelent:

1. kihívás: Fémbetétek (sárgaréz anyák) elmozdulása vagy nem megfelelő műanyag tokozás a befecskendezés során

Kiváltó ok elemzése:A nagynyomású-injektálás során az olvadt műanyag gyorsan áramlik, erős ütési erőkkel. Ha a betét rögzítő csapjait nem megfelelően tervezték, vagy a penészzárás pontossága nem elegendő, a sárgaréz anyák nagyon hajlamosak elmozdulni vagy megdőlni.

Megoldás:Megvalósítanibetét előmelegítő technológiaés nagy pontosságú{0}}mágneses vagy mechanikus rögzítőcsapok tervezése, amelyek biztosítják a betétek szilárdan rögzítését a formaüregben; egyidejűleg optimalizálja a kapu elhelyezkedését, hogy a műanyag simán körbevegye a betét recézését, maximális kihúzási- és csavarási ellenállást biztosítva.

2. kihívás: Formázási pontosság és a jobb oldali belső hajtómű és a központi tengely szétszerelése-

Kiváltó ok elemzése:A fogaskerék-gyűrű szerkezete bonyolult. Az instabil zsugorodásszabályozás vagy az elégtelen huzatszög könnyen hiányos fogprofilokhoz vagy bontókarcoláshoz vezethet.

Megoldás:Válassza ki a kiváló{0}}minőségű formaacélokat, és készítsen hajtóműüregeket precíziós CNC-megmunkálással és lassú{1}}sebességű huzalvágással; sima széthúzó mechanizmusokat és precíz hőmérséklet-szabályozást tartalmaznak a formatervezésben, hogy biztosítsák a belső fogaskerekek összekapcsolásának pontosságát a szabványoknak.

3. kihívás: Belső feszültség és süllyedésnyomok vastag-–-vékonyfal csatlakozásoknál

Megoldás:A falvastagság kiegyensúlyozása érdekében használjon belső rácsbordákat a négyzet alakú rögzített alapon; A befecskendezési paraméterek során alkalmazzon több-fokozatú tartási nyomásszabályozást a felületi süllyedésnyomok eltávolítása érdekében.

Minden egyedi lapkaszerkezeti alkatrészprojekt zökkenőmentes végrehajtásának biztosítása érdekében a tervezéstől a tömeggyártásig szigorú és átlátható tíz{0}}lépéses szabványosított működési munkafolyamatot hoztunk létre:

1. Rajz és beszúrás áttekintése:A 2D/3D rajzok részletes áttekintése, a sárgaréz lapkák specifikációinak, tűréseinek és műanyag tokozási követelményeinek ellenőrzése, majd a DFM (Design for Manufacturability) értékelése.

2. Szerszámgyártás:Öntőformagyártás kiváló -minőségű formaacélok (például P20, H718 vagy kopásálló-acél) felhasználásával, integrálva a lapkapozicionálást és a fogaskerék-üreges megmunkálást.

3. Próbaformázás (T1):A kezdeti próbaüzem (T1) lefolytatása a lapka pozicionálásának stabilitásának, a műanyag töltés teljességének és a fogaskerekek összekapcsolásának pontosságának ellenőrzésére.

4. Első minta feladása:T1 kezdeti minták kézbesítése az ügyfélnek nemzetközi futáron keresztül összeszerelés, csavarhúzónyomaték és funkcionális tesztelés céljából.

5. Mintaértékelés és visszajelzés:Az ügyfél átfogó mintatesztet végez, és visszajelzést ad a méretek mikro{0}}beállításairól.

6. Formamódosítás:Pontos formamódosítások végrehajtása visszajelzések alapján, hogy minden illeszkedési tűrés hibátlan legyen.

7. Másodlagos minta feladása:Újra{0}}próbaformázás végrehajtása és a felülvizsgált minták újraküldése az ügyfél végső megerősítéséhez.

8. Végső jóváhagyás:Az ügyfél kijelentkezik a tömeggyártási{0}}szabványoknak megfelelő mintákról, és zárolja a folyamatparamétereket.

9. Tömeggyártás:A nagy pontosságú{0}}fröccsöntő tömeggyártási sor elindítása, a kézi/robotos lapkabehelyezés és az átfogó ellenőrzések szigorú betartása.

10. Globális kiszállítás és utóértékesítés-:Világszerte, nedvesség- és

• Betét kihúzása{0}} és nyomaték tesztelése:Professzionális nyomatékmérők segítségével roncsolásgátló -csavarodás- és kihúzási-teszteket végezhet a sárgaréz betéteken, így biztosítva a biztonságos menetes csatlakozásokat lecsupaszítás nélkül.
• CMM teljes-dimenziós szkennelés:A precíziós koordináta mérőgép (CMM) méri a rögzítési furatok távolságát, a fogaskerék belső átmérőit és a tengely koaxialitását.
• Átfogó megjelenés és összeszerelés ellenőrzése:Szigorúan szűrjük a vakut, a betétdöntést és a rövid felvételeket a kimenő minőség garantálása érdekében.

• Folyamatoptimalizálási útmutató:Professzionális műszaki fejlesztési javaslatok nyújtása a csavarhúzási nyomatékkal vagy a szerkezeti szilárdsággal kapcsolatos problémákkal kapcsolatban, amelyek az ügyfél összeszerelése során merültek fel.
• Hosszú távú-penészkarbantartás:Rendszeres penésztisztítás és szervizelés a stabil minőség biztosítása érdekében a nagy mennyiségű{0}}utánrendelés esetén.
• 7×24 válaszmechanizmus:Dedikált műszaki támogatás készen áll a kérdések megválaszolására és átfogó szolgáltatás nyújtására bármikor.
